PRODUCT製品情報

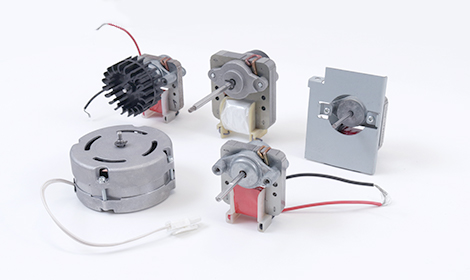

ACモータ
クマトリコイル型単相誘導モータを中心に様々な仕様の単相誘導モータを当社OEM工場と提携協力し生産しております。ユーザー様のご希望に合わせてご提案させていただいております。取り付け形状はユーザー様により多種多様の要求がありますので詳細はお問い合わせください。
カスタムも可能です。（初期費用が必要になる場合があります）
仕様

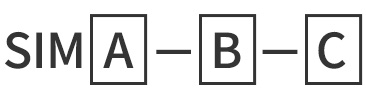

クマトリ型単相誘導電動機（クマトリモータ）
A：ステータサイズ
B：ステータ厚み
C：定格電圧
| ステータ サイズ A |
ステータ 厚み B |
定格電圧 C |
定格 周波数 |
無負荷 | |||
|---|---|---|---|---|---|---|---|
| 電流 | 電力 | 回転数 | |||||
| SIM048 | 48×50 | 8 | 220/120 | 50/60 | 0.08 | 6.00 | 2800 |
| 10 | 0.09 | 6.50 | 2800 | ||||
| 12 | 0.09 | 9.00 | 2820 | ||||
| 16 | 0.12 | 13.50 | 2830 | ||||
| 20 | 0.14 | 15.00 | 2830 | ||||
| 25 | 0.17 | 22.50 | 2880 | ||||
| SIM055 | 55×54 | 18 | 220/120 | 50/60 | 0.09 | 11.00 | 2800 |
| 24 | 0.17 | 18.00 | 2830 | ||||
| SIM061 | 60.5×63 | 10 | 220/120 | 50/60 | 0.13 | 12.00 | 2820 |
| 13 | 0.15 | 15.00 | 2830 | ||||
| 14 | 0.17 | 18.00 | 2850 | ||||
| 16 | 0.18 | 21.00 | 2850 | ||||
| 20 | 0.20 | 22.00 | 2850 | ||||
| SIM071 | 71×74 | 20 | 220/120 | 50/60 | 0.32 | 28.30 | 2800 |
| 25 | 0.40 | 35.40 | 2800 | ||||
※下線部のある品番については外形参考図のダウンロードができます。
※外観寸法図は参考用としてご確認ください。公差など詳細についてはお問合せ欄より確認をお願いいたします。
その他 コンデンサ始動誘導電動機(コンデンサモータ)等
＊様々な仕様・形状・取付方法があるモータです。お客様のお探しのモータを提示いただければ適合するモータのご提案をさせていただきます。
注意事項
- ＊改良などのために製品の仕様及びデザインは予告なく変更する場合があります。
- ＊出力軸形状はカスタム可能です。ただし軸の太さについては対応できない場合もあります。
- ＊取付穴ピッチ・形状は参考図面から確認願います。その他の形状も標準対応可能な場合もありますのでお問い合わせください。また、カスタムも可能です。（初期費用が必要となる場合があります）
- ＊参考図の無いモータについては個別でお問い合わせください。適合モータをご提案させていただける場合もあります。
- ＊回転速度は標準以外も対応可能です。（カスタム費用が必要となります）
- ＊以下の内容は日本国内での取引及び使用を前提とするものです。日本国内以外での取引及び使用に関しては弊社にご相談ください。
保証期間
ご購入いただきました各種モータの寿命については仕様書の取交しにより規定しております。尚、保証期間については、指定納入場所への納品後1年間もしくは弊社出荷後18か月のいずれか早く経過するまでの期間とします。
保証期間が過ぎてしまった場合には、このモータの製造構造上可能な部分については有償にて修理対応もしくは有償にて代替対応とさせていただきます。
保証範囲
上記の保証期間中に当社の責による故障が生じた場合は、代替品の提供または故障品の修理を無償で行います。納入品の寿命による故障、消耗部品、寿命部品の交換はこの保証の対象とはなりません。
また、故障の原因が次に該当する場合は、保証の対象範囲外と致します。
- カタログまたはマニュアルや別途取り交わした仕様書などに記載されている以外の不適切な条件、環境、取り扱い並びご使用による場合
- 納入品以外の原因の場合
- 当社以外の改造または修理の場合
- 製品本来の使い方以外の使用による場合
- 当社出荷当時の科学、技術の水準では予見できなかった事由による場合
- その他、天災、災害など当社側の責ではない原因による場合
