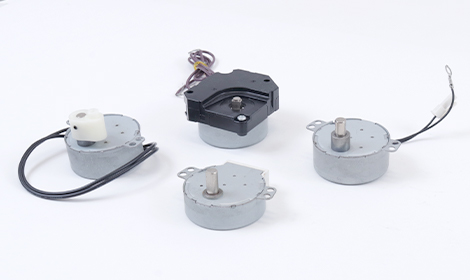

シンクロナスモータ（同期モータ）
シンクロナスモータは使用電源の周波数に同期して回転するモータです。当社のシンクロナスモータは起動及び停止時の応答性に優れ、日本国内使用だけでなく海外向け機器に使用される電源電圧にも対応する110VAC～240VACのラインナップを揃えております。
内部に減速ギャを内蔵し、出力軸回転数の様々な要求に対応しております。
出力軸回転数・出力軸形状・コード仕様はカスタムも可能です。（初期費用が必要になる場合があります）
仕様
| A | B | C | D |
|---|---|---|---|
| 本体厚み | 定格電圧 | 回転数 | 回転方向 |
| 下記表参照 | 100：100VAC | 下記表参照 | 無：Free |
| 110：110VAC | CW：時計回転 | ||
| 120：120VAC | CCW：反時計回転 | ||
| 220：220VAC | |||
| 230：230VAC | |||
| 000：その他 |
例：モータ厚み16.1㎜、定電圧100VAC、回転数4/5rpm、出力軸の回転方向が時計回転
SYM50-016-100-4/5-CW
| Model Size （厚み）A |
定格電圧 B |
周波数 | 出力軸 回転数 C |
無負荷 電力 |
出力軸 トルク |
|
| (mm) | (VAC) | (Hz) | (rpm) | (W) | (mN.m) | |
| SYM50-016 | 16.1 | 100-120 | 50/60 | 2.5/3 | 3.5 | 390 |
| 4/5 | 3.5 | 250 | ||||
| 5/6 | 3.5 | 210 | ||||
| 220-240 | 2.5/3 | 3.5 | 390 | |||
| 4/5 | 3.5 | 250 | ||||
| 5/6 | 3.5 | 210 | ||||
| 20/24 | 3.5 | 80 | ||||
| ＊ | ＊ | 2.8/3.4 | 3.5 | ＊ | ||
| SYM50-021 | 21.5 | 100-120 | 50/60 | 2.5/3 | 4 | 590 |
| 4/5 | 4 | 390 | ||||
| 5/6 | 4 | 290 | ||||
| 15.8/18.4 | 4 | 100 | ||||
| 220-240 | 2.5/3 | 4 | 590 | |||
| 4/5 | 4 | 390 | ||||
| 5/6 | 4 | 290 | ||||
| 15.8/18.4 | 4 | 100 | ||||
| ＊ | ＊ | 6/7.2 | 4 | ＊ | ||
| SYM50-024 | 24(25.4) | 100-120 | 50/60 | 3.3/4 | 5 | 490 |
| 15/18 | 5 | 290 | ||||
| 20/24 | 5 | 250 | ||||
| 34/40 | 5 | 100 | ||||
| 220-240 | 3.3/4 | 5 | 490 | |||
| 15/18 | 5 | 290 | ||||
| 20/24 | 5 | 250 | ||||
| 34/40 | 5 | 100 | ||||
| ＊ | ＊ | 2.8/3.4 | 5 | ＊ | ||
| SYM50-401 | 37 | 24 100-120 220-240 |
50/60 | 1.1/1.3 | 7 | 2940 |
| 1.6/2 | 7 | 2940 | ||||
| 5/6 | 7 | 980 | ||||
| 8.3/10 | 7 | 980 | ||||
| 11.5/13.8 | 7 | 690 | ||||
| 16.5/19.8 | 7 | 340 | ||||
| 20/24 | 7 | 290 | ||||
| SYM50-402 | 37 | 24 100-120 220-240 |
50/60 | 5/6 | 7 | 980 |
| 8.3/10 | 7 | 980 | ||||
| 11.5/13.8 | 7 | 690 | ||||
| 15/18 | 7 | 390 | ||||
| 20/24 | 7 | 290 | ||||
| 33.3/40 | 7 | 250 | ||||
| 40/48 | 7 | 200 |
※下線部のある品番については外形参考図のダウンロードができます。
※外観寸法図は参考用としてご確認ください。公差など詳細についてはお問合せ欄より確認をお願いいたします。
＊印は要確認
注意事項
＊改良などのために製品の仕様及びデザインは予告なく変更する場合があります。
＊出力軸形状はカスタム可能です。ただし軸の太さについては不可です。
＊取付穴ピッチ・形状は参考図面から確認願います。その他の形状はカスタム可能です。（初期費用が必要となる場合があります）
＊回転速度は標準以外も対応可能です。（カスタム費用が必要となります）
＊以下の内容は日本国内での取引及び使用を前提とするものです。日本国内以外での取引及び使用に関しては弊社にご相談ください。
保証期間
ご購入いただきましたシンクロナスモータの寿命については仕様書の取交しにより規定しております。尚、保証期間については、指定納入場所への納品後1年間もしくは弊社出荷後18か月のいずれか早く経過するまでの期間とします。
保証期間が過ぎてしまった場合には、このモータの製造構造上の理由で修理対応はしておりません。有償にて代替対応とさせていただきます。
保証範囲
上記の保証期間中に当社の責による故障が生じた場合は、代替品の提供または故障品の修理を無償で行います。納入品の寿命による故障、消耗部品、寿命部品の交換はこの保証の対象とはなりません。
また、故障の原因が次に該当する場合は、保証の対象範囲外と致します。
- カタログまたはマニュアルや別途取り交わした仕様書などに記載されている以外の不適切な条件、環境、取り扱い並びご使用による場合
- 納入品以外の原因の場合
- 当社以外の改造または修理の場合
- 製品本来の使い方以外の使用による場合
- 当社出荷当時の科学、技術の水準では予見できなかった事由による場合
- その他、天災、災害など当社側の責ではない原因による場合
