DDISA(サーボモータ)

DDISA(サーボモータ)

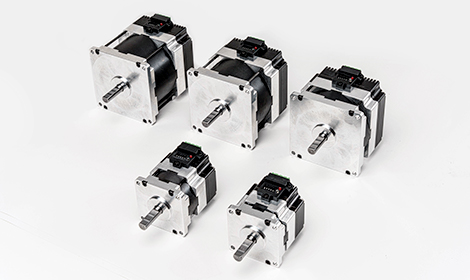

国内開発会社と共同開発した技術を搭載しモータ・エンコーダ・ドライバコントローラを内蔵したオールインワンサーボモータです。配線の削減・省スペース化・モータ周りのトータルコスト削減・シンプルなモータシステム構築が可能となりユーザー様の開発時間短縮に貢献します。

寸法図

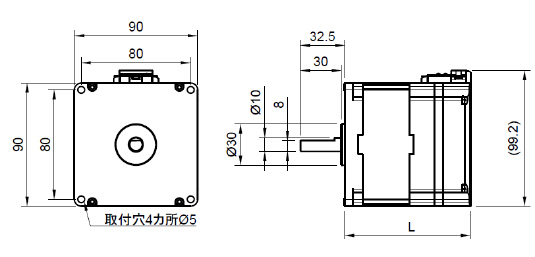

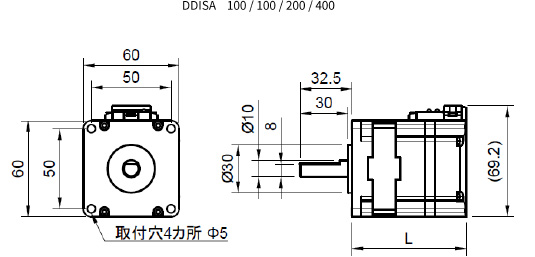

DDISA寸法図
寸法 DISA-100 DISA-200 DISA-400
A 60 60 90
B 50 50 80
C 61.8 71.8 71.8
D 69.8 99.2 99.2
DDISA寸法図
寸法 DISA-750 DISA-1000
A 90 90
B 80 80
C 91.8 101.8
D 99.2 99.2

形式

100W S(Φ10mm Dカット形状) CAN
200W C(カスタム仕様)*2 UART*3
400W
750W
1000W

仕様

型式 DDISA- 100 200 400 750 1000
出力 100W 200W 400W 750W 1000W
最高回転速度(rpm) 6,000 6,000 6,000 6,000 6,000
定格回転速度(rpm) 3,000 3,000 3,000 3,000 3,000
定格電圧(DCV) 24(48) 24(48) 48 48 48
瞬間最大電流※1(A) 16.5(8.25) 33(16.5) 33 64 84
定格電流※2(A) 5.5(2.75) 11(5.5) 11 21 28
瞬間最大トルク※3(N.m) 1.0 2.1 4.2 7.8 10.0
定格トルク※4(N.m) 0.35 0.7 1.4 2.6 3.5
ロータ磁極数 8/4 8 8 8 8
エンコーダ分解能 16,384P / R 磁気式エンコーダ搭載
ドライバ 内蔵
制御方式 トルク・速度・位置制御
通信方式 CAN / UART※5

※外観寸法図は参考用としてご確認ください。公差など詳細についてはお問合せ欄より確認をお願いいたします。

  • ※1 瞬間最大電流 ・・・モータに瞬間的に流しうる最大電流であり、ステータ巻線の瞬間的な熱容量で規制される電流量です。
  • ※2 定格電流   ・・・モータに連続して流すことのできる最大電流であり、モータ本体の温度上昇許容値に規制される電流値です。
  • ※3 瞬間最大トルク・・・瞬間最大電流によって発生する出力トルクであり、負荷側の起動時・停止時等の加減速時に最大で出力されるトルクです。
  • ※4 定格トルク  ・・・モータが定格連続運転速度時に、定格電流によって発生するトルクです。
  • ※5 通信方式はオプションにてUART通信にも対応可能です。
